اتلت (پریز) گازهای طبی: راهنمای جامع از سازوکار داخلی تا استانداردهای جهانی

چکیده

پریزهای گازهای طبی یا اتلت‌ها (Medical Gas Outlets)، نقاط پایانی و حیاتی در سیستم توزیع گاز مراکز درمانی هستند که دسترسی ایمن و فوری به گازهای مورد نیاز را در محل استفاده فراهم می‌کنند. این مقاله با نگاهی فراتر از معرفی انواع، به بررسی دقیق سازوکار داخلی، نحوه اتصال، مواد سازنده (جنس) و استانداردهای فنی حاکم بر اتلت‌ها می‌پردازد و با تأکید ویژه بر استانداردهای (JIS و DIN)، نقش تأمین‌کنندگان متخصصی چون کارا طب آروین ایرانیان را در این عرصه روشن می‌سازد.

۱. مقدمه

سیستم توزیع گازهای طبی در بیمارستان، شبکه‌ای پیچیده است که گازهای حیاتی را از یک منبع مرکزی به نقاط مصرف می‌رساند. پریز یا اتلت گاز که به عنوان واحد پایانه (Terminal Unit) نیز شناخته می‌شود، نقطه اتصال نهایی این شبکه به تجهیزات پزشکی است. این پریزها که معمولاً بر روی دیوار، سقف یا کنسول‌های بالای تخت بیمار نصب می‌شوند، دروازه‌های ورودی گازهایی مانند اکسیژن، هوای فشرده پزشکی، و نیتروژن به شمار می‌روند. ایمنی در این نقطه از سیستم از بالاترین اهمیت برخوردار است، چراکه کوچک‌ترین خطا در اتصال می‌تواند عواقب جبران‌ناپذیری برای بیمار داشته باشد.

۲. آناتومی و سازوکار داخلی یک اتلت گاز طبی

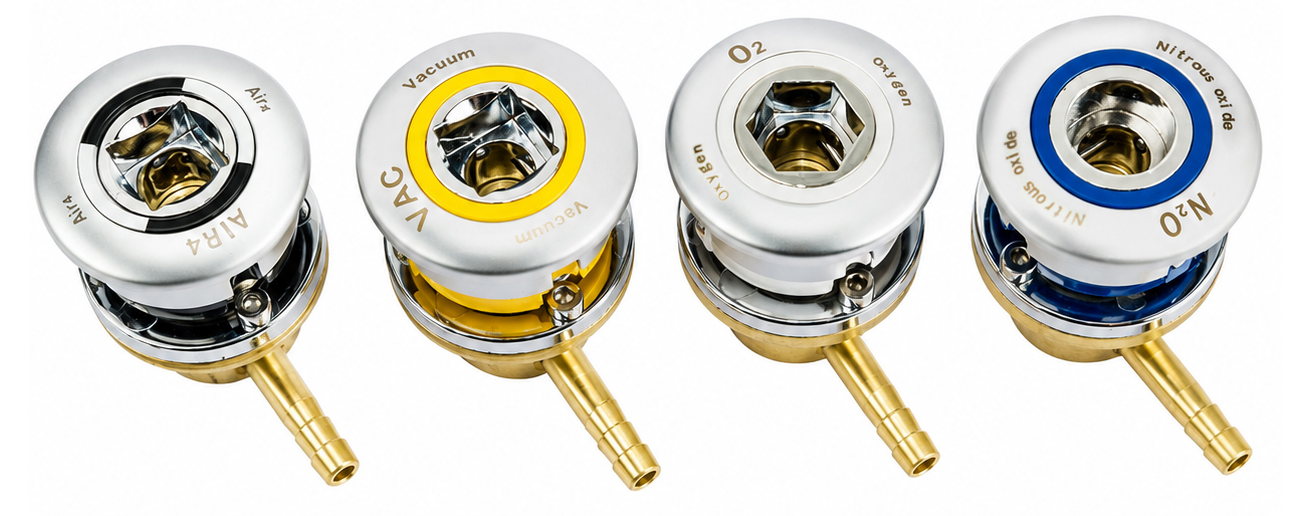

یک اتلت گاز طبی صرفاً یک روزنه ساده نیست، بلکه مجموعه‌ای مهندسی شده با اجزای داخلی است که ایمنی و عملکرد را تضمین می‌کنند. این سازوکار که در استانداردهای بین‌المللی نظیر ISO 9170-1 تبیین شده، از بخش‌های کلیدی زیر تشکیل شده است:

• درگاه خروجی (Outlet Port) و صفحه روکش (Faceplate): بخش قابل مشاهده از پریز که معمولاً به رنگ مخصوص هر گاز (مانند سبز برای اکسیژن) مشخص می‌شود.

• شیرهای یک‌طرفه اولیه و ثانویه (Primary and Secondary Check Valves): قلب تپنده سیستم ایمنی اتلت، این شیرها به‌گونه‌ای طراحی شده‌اند که:

  • شیر اولیه (Primary Valve): در داخل پروب (Probe) یا همان قطعه‌ای که به پریز متصل می‌شود، قرار دارد و معمولاً در حالت بسته است. با اتصال پروب به پریز، یک مکانیزم (مانند فشار دادن یک پلانجر) آن را باز می‌کند تا جریان گاز برقرار شود.

  • شیر ثانویه (Secondary Valve): در داخل بدنه نصب‌شده در دیوار (بدنه ثابت) قرار دارد. این شیر با اتصال پروب باز می‌شود و هنگامی که پروب از پریز خارج می‌شود، به‌طور خودکار بسته شده و از نشت گاز از سیستم لوله‌کشی جلوگیری می‌کند. این ویژگی برای تعمیر و نگهداری یا تعویض پروب بدون نیاز به قطع کل سیستم حیاتی است.

• سیستم ایندکسینگ (Indexing System): مکانیزمی فیزیکی که اتصال پروب مربوط به هر گاز را به پریز همان گاز محدود می‌کند. این سیستم می‌تواند به شکل پین‌ها و حفره‌های خاص (مانند سیستم Pin Index) یا بریدگی‌ها و زائده‌های هندسی (مانند سیستم Ohio Diamond) باشد.

• سوکت و اتصالات: شامل قطعاتی برای اتصال محکم و بدون نشت پروب به بدنه پریز است که معمولاً از واشرهای O-ring یا اتصالات رزوه‌ای دقیق استفاده می‌کنند.

۳. جنس (مواد سازنده) اتلت‌های گازهای طبی

انتخاب مواد اولیه در ساخت اتلت‌های گاز طبی، نقشی حیاتی در دوام، ایمنی و عملکرد بلندمدت این تجهیزات دارد. با توجه به حساسیت کاربرد این قطعات در محیط‌های درمانی، مواد سازنده باید الزامات سختگیرانه‌ای را از نظر مقاومت در برابر خوردگی، تحمل فشار، و سازگاری با فرآیندهای استریلیزاسیون برآورده کنند. یک اتلت گاز طبی از چند بخش مجزا تشکیل شده است که هر کدام بر اساس کارکرد خود، از مواد خاصی ساخته می‌شوند:

• بدنه و قطعات داخلی عملکردی (Functional Components): این بخش که شامل شیرها، سوکت و اتصالات داخلی است، قلب اتلت محسوب می‌شود. استانداردترین و پرکاربردترین ماده برای این قطعات، برنج (Brass) است. شرکت‌های معتبری مانند GCE، تمام قطعات عملکردی محصولات خود را از برنج می‌سازند تا طول عمر بالا و مقاومت در برابر خوردگی را تضمین کنند. همچنین در مشخصات فنی محصولات استانداردهای مختلف (مانند DIN، BS، AFNOR و JIS) نیز به بدنه برنجی اشاره شده است. مهم‌ترین مزیت برنج، استحکام مکانیکی بالا، مقاومت در برابر فشار گاز (تا ۲۰ بار) و قابلیت ماشین‌کاری دقیق برای ایجاد سیستم‌های ایندکسینگ ظریف است.

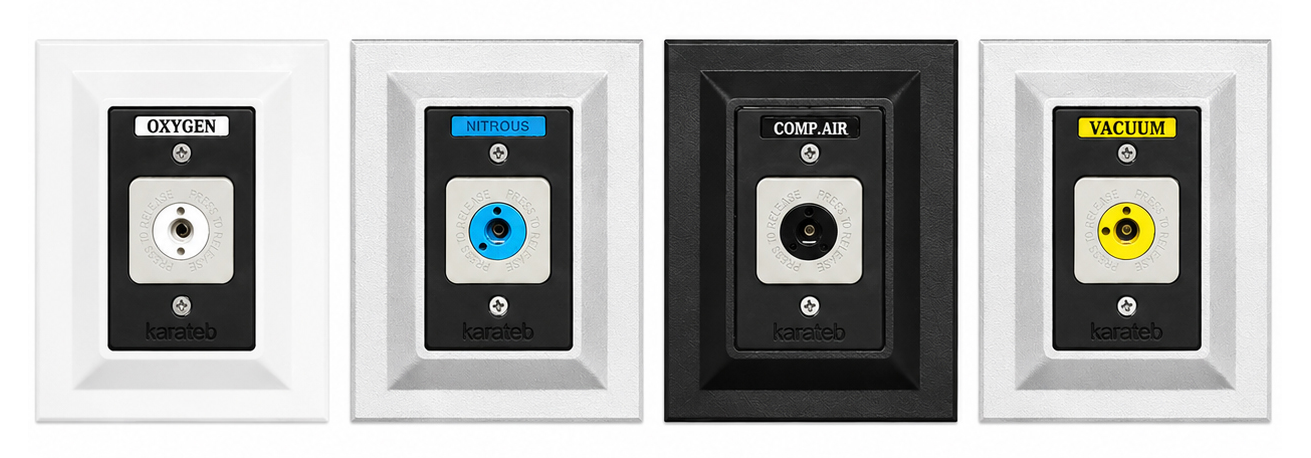

• صفحه روکش و اجزای غیرفعال (Faceplate & Passive Parts): بخش قابل مشاهده از پریز که روی دیوار یا کنسول نصب می‌شود، گاهی از مواد پلیمری مانند ABS (Acrylonitrile Butadiene Styrene) ساخته می‌شود. ABS یک پلاستیک مهندسی با مقاومت بالا در برابر ضربه، وزن کم و قابلیت رنگ‌پذیری عالی است که برای کدگذاری رنگی استاندارد هر گاز بسیار مناسب است. برخی محصولات دارای روکش ABS با ویژگی‌های خاص مانند مقاوم در برابر شعله (مطابق با استاندارد UL94 V-0) و مقاوم در برابر مواد شیمیایی هستند. در برخی موارد، برای استحکام بیشتر، کل بدنه یا روکش نیز از فلز (برنج یا استیل) ساخته می‌شود.

• درزگیرها و واشرها (Seals and O-rings): برای جلوگیری از نشتی گاز در محل اتصال پروب به پریز، از حلقه‌های لاستیکی سیلیکونی پزشکی (Medical Silicone Rubber) استفاده می‌شود. این ماده به دلیل انعطاف‌پذیری عالی، مقاومت حرارتی و بی‌اثری شیمیایی در برابر گازهای طبی، انتخاب ایده‌آلی است. واشر سیلیکونی با ایجاد یک آب‌بندی مطمئن، از هدررفت گاز و خطرات ناشی از آن جلوگیری می‌کند.

• لوله‌های اتصال (Piping): اتلت‌ها معمولاً از طریق یک لوله مسی به قطر ۱۰ میلی‌متر (نوع K) به شبکه لوله‌کشی مرکزی متصل می‌شوند. مس به دلیل رسانایی حرارتی خوب، شکل‌پذیری و مقاومت در برابر خوردگی در سیستم‌های لوله‌کشی گازهای طبی استاندارد است.

جدول مقایسه مواد و کاربردها:

بخش اتلت	ماده رایج	ویژگی‌های کلیدی	دلیل انتخاب
قطعات عملکردی داخلی (شیرها، سوکت)	برنج (Brass)	استحکام بالا، مقاوم در برابر خوردگی، قابلیت ماشین‌کاری دقیق برای سیستم ایندکسینگ	اطمینان از عملکرد دقیق و طولانی‌مدت در تماس با گازهای فشرده، تحمل فشار بالا (تا ۲۰ بار)
صفحه روکش و بدنه خارجی	ABS (پلاستیک مهندسی)	مقاوم در برابر ضربه، سبک، قابل رنگ‌آمیزی بر اساس استاندارد رنگ‌بندی گازها، گاهی مقاوم در برابر شعله	سهولت نصب، تنوع رنگ برای تشخیص گاز، کاهش هزینه و وزن، ایمنی در محیط‌های درمانی
درزگیرها و آب‌بندها	سیلیکون پزشکی (Silicone Rubber)	انعطاف‌پذیر، مقاوم حرارتی، بی‌اثر شیمیایی	جلوگیری از نشتی گاز با حفظ خاصیت ارتجاعی در طولانی‌مدت و در تماس با گازهای مختلف
لوله‌های اتصال	مس (Copper)	رسانای حرارتی خوب، شکل‌پذیر، مقاوم در برابر خوردگی	استاندارد صنعتی برای سیستم‌های لوله‌کشی گازهای طبی، اتصال مطمئن به شبکه مرکزی

۴. نحوه اتصال (Connection Mechanism) و انواع آن

نحوه اتصال دستگاه به اتلت، یکی از اصلی‌ترین معیارهای دسته‌بندی است که بر سرعت کار و ایمنی تأثیر مستقیم دارد:

• سیستم رزوه‌ای (Threaded) - DISS: این سیستم که توسط انجمن گازهای فشرده (CGA) تعریف شده، از رزوه‌هایی با قطر منحصر به فرد برای هر گاز استفاده می‌کند. سیستم DISS (Diameter Index Safety System) رایج‌ترین نوع آن در آمریکای شمالی است که نیاز به سفت کردن دستی دارد و اتصالی بسیار محکم و ایمن، مناسب برای کاربردهای پرفشار یا اتصالات ثابت ایجاد می‌کند. اتصالات DISS می‌توانند دارای شیر یک‌طرفه داخلی برای جلوگیری از برگشت جریان باشند.

• سیستم اتصال سریع (Quick Connect): این سیستم‌ها برای سرعت و سهولت در محیط‌های بالینی شلوغ طراحی شده‌اند. کادر درمان با یک حرکت می‌توانند دستگاه را به پریز وصل یا جدا کنند. با این حال، برخی از این سیستم‌ها نسبت به نوع رزوه‌ای بیشتر در معرض نشتی یا جدا شدن تصادفی هستند.

۵. تنوع منطقه‌ای و استانداردهای ملی (با تأکید بر آسیا)

یکی از چالش‌های مهم، تنوع استانداردهای منطقه‌ای است که هر کدام برای اطمینان از عدم قابلیت تعویض بین گازها، طراحی منحصر‌به‌فردی دارند. استاندارد بین‌المللی ISO 9170-1:2017 چارچوب اصلی را تعیین می‌کند، اما ابعاد دقیق اتصالات را به استانداردهای ملی واگذار می‌نماید.

منطقه	استاندارد/نام	ویژگی کلیدی و مکانیزم اتصال
آسیا (ژاپن)	JIS (مثلاً JIS Z7101)	سیستم ایندکس پین (Pin Index) با دو سوراخ ۳.۵ میلی‌متری با زوایای متفاوت برای هر گاز. ساختار جمع‌وجور و قابلیت اطمینان بالا.
آسیا (چین)	GB (مثلاً GB/T 45898.1)	شباهت زیاد به JIS و استفاده از مکانیزم پین ایندکس، اما با الزامات تطبیق با مقررات داخلی.
آمریکای شمالی	DISS (Diameter Index Safety System)	سیستم رزوه‌ای با قطر منحصر به فرد برای هر گاز، اتصال بسیار محکم و ایمن.
	Ohmeda (Ohio Diamond)	اتصال سریع با سیستم ایندکسینگ الماسی شکل (دیسکی با شکاف‌های منحصربه‌فرد برای هر گاز). اتصال با چرخش فعال می‌شود.
	Chemetron (NCG)	اتصال سریع با مکانیزم فشار-اتصال و قفل چفت‌مانند (latch-style)، مناسب برای محیط‌های مراقبت ویژه.
اروپا	BS (British Standard)	مطابق با استاندارد BS 5682 و رهنمودهای HTM 02-01.
	DIN (آلمان)	مطابق با استاندارد DIN 13260-2.
	AFNOR (فرانسه)	مطابق با استاندارد NF S 90-116.
	UNI (ایتالیا)	مطابق با استاندارد UNI 9507.

۶. استانداردهای بین‌المللی و الزامات فنی

تمامی اتلت‌های استاندارد باید با الزامات فنی دقیقی مطابقت داشته باشند که در استانداردهایی مانند ISO 9170-1 و ISO 7396-1 (سیستم‌های تأمین گاز مرکزی) تبیین شده است:

• فشار کاری (Working Pressure): برای گازهای تنفسی معمولاً ۴ تا ۵ بار، برای گازهای ابزاری ۷ تا ۱۰ بار و برای وکیوم ۴- تا ۹- بار است.

• دبی جریان و افت فشار: پریزها باید بتوانند جریان کافی گاز را با افت فشار مجاز تأمین کنند.

• میزان نشت (Leakage): تمامی محصولات باید تست ۱۰۰٪ نشتی را پشت سر بگذارند.

• سیستم ایندکسینگ: اتصال گاز اشتباه را غیرممکن می‌سازد. سیستم Pin Index که در استانداردهای JIS و GB رایج است، یکی از معروف‌ترین این سیستم‌هاست که با استفاده از دو پین و دو سوراخ با موقعیت‌های استاندارد، برای هر گاز منحصربه‌فرد است.

۷. نقش تأمین‌کنندگان داخلی: کارا طب؛ مشاوری امین در تأمین اتلت‌های استاندارد

با توجه به تنوع استانداردها و حساسیت سیستم‌های گاز طبی، نقش یک تأمین‌کننده و مشاور آگاه بسیار حیاتی است. شرکت کارا طب آروین ایرانیان با بیش از ۲۵ سال سابقه و بهره‌مندی از کادری از پزشکان و مهندسان متخصص، با تولید و تأمین تجهیزاتی مطابق با استانداردهای جهانی (از جمله JIS و DIN) و ارائه مشاوره فنی، مسیر از انتخاب استاندارد مناسب تا تأمین محصول را برای مراکز درمانی کشور هموار می‌سازد. محصولات این مجموعه با بهره‌گیری از مواد باکیفیت نظیر برنج برای قطعات عملکردی و ABS برای روکش‌ها، منطبق با الزامات استانداردهای جهانی و در پروژه‌های متعدد بیمارستانی کشور مورد استفاده قرار گرفته است.

۸. نتیجه‌گیری و گام بعدی

اتلت‌های گازهای طبی، آخرین و حساسترین حلقه زنجیره تأمین گاز بیمارستانی هستند که ایمنی و کارایی آن به انتخاب صحیح و استاندارد بستگی دارد. شناخت سازوکار داخلی، مواد سازنده (جنس)، نحوه اتصال و استانداردهای مختلف (به‌ویژه استانداردهای آسیایی JIS و GB که در پروژه‌های منطقه کاربرد دارند)، برای یک انتخاب آگاهانه ضروری است. استفاده از مواد باکیفیت در ساخت اتلت‌ها، از جمله برنج برای قطعات عملکردی، تضمین‌کننده دوام و ایمنی طولانی‌مدت سیستم خواهد بود.

برای اطمینان از انتخاب بهترین گزینه و دریافت مشاوره فنی رایگان، با تیم کارا طب تماس بگیرید.
